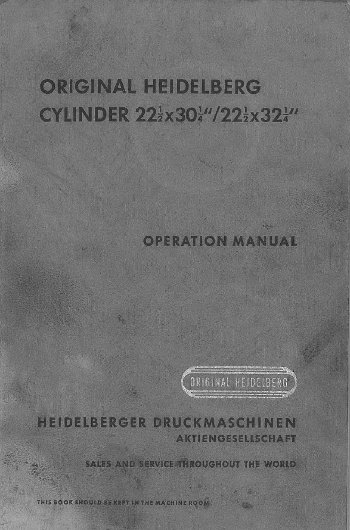

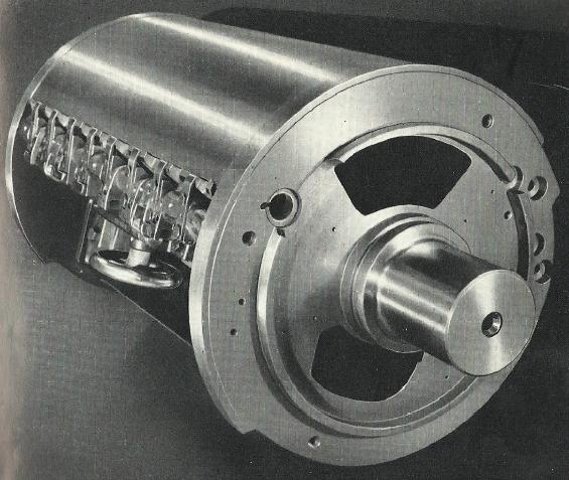

Here you can see original instruction manual book in English about Heidelberg Cylinder machine and some images about parts. Various points of interest, descriptions, specifications, all you need to know about the Heidelberg Cylinder die-cutter machines, which was previously used for printing.
We have a lot of spare parts for Heidelberg Cylinders, if you have any questions, please contact us in confidence. Exact machine type, machine number needs for the identification of different components.
Einheben der Form
Zum Einheben der Form auf das Schriftfundament benutzt man das mitgelieferte Formeinhebebrett. Es wird auf die Leisten der beiden Zahnstangensutze aufgelegt und so weit an das Schriftfundament herangeschoben, das es mit diesem bündig abschliest. Das Schriftfundament mus dabei natürlich im vorderen Totpunkt stehen. Der Schliesrahmen mit der geschlossenen Form wird nur vom Formenbrett auf das Schriftfundament geschobenund aschliesend das Brett herausgezogen.
Sobald die Form auf dem Schriftfundament ist, wird diese im aufgeschlossen. Dann werden sofort die beiden Rahmenschlösser vorgelegt, angedreht und mit den Kontermutter festgelegt.
(Abb.43)
Damit ist der Schliesrahmen pasgenau zwischen den beiden Knaggen fixiert. In den beiden Seitenschenkeln des Schliesrahmens sind zwei Kreuzlochschrauben versenkt angebracht, die dazu dienen, ein Durchbiegen der Schenkel bei sehr stark geschlossenen Formen zu vermeiden.
Auserdem kann bei feinsten Registerarbeiten der Stand des Schliesrahmens nach der Seite hin genauestens fixiert werden, was wichtig ist für den Fall, das wahrend des Fortdrucks einer Farbe der Schliesrahmen aus der Maschine genommen werden mus.

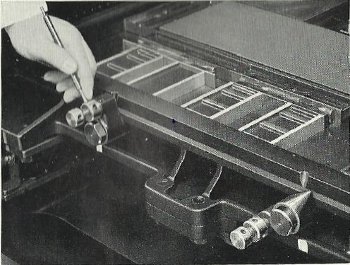

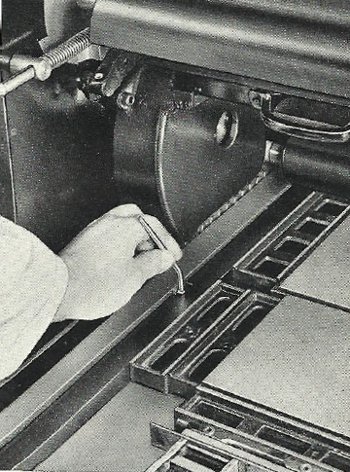

Mit Hilfe eines Steckdorns werden die beiden Kreuzlochmuttern bei aufgeschlossener Form gegen die Schmitzleisten gestellt. Die beiden Schrauben sollen nicht etwa fest angespannt, sondern nur so weit gegen die Schmitzleisten gedreht werden, das der Schliesrahmenschenkel beim Schliesen der form nicht seitlich ausweichen kann. Vor allen Dingen wird dadurch das übliche Beilegen von Regletten oder Kartonstreifen überflüssig und damit auch die Gefahr ausgeschaltet, das beigelegtes Material beim Einschieben der Form vom Satzbett heruntergeschoben wird und die Maschine fallt. (Abb.44)
Wenn der Schliesrahmen bei einer mehrfarbigen Arbeit herausgenommen wird, ist zu beachten, das nur die Kreuzlochschraube auf einer Seite gelöst wird, damit beim erneuten Schliesen der Anschlag auf der einen Seite derselbe bleibt. Die Form wird nun leicht geschlossen und in der üblichen Weise geklopft. Hierauf wird die Form festgeschlossen und geprüft, ob alle Stege festsitzen und kein Material in der Form steigen kann.
